1. ОБЩИЕ ТРЕБОВАНИЯ
Как правило, внутренний водопровод зданий и сооружений является многофункциональным: хозяйственно-питьевым и внутренним противопожарным. Системы внутреннего противопожарного водопровода и автоматического пожаротушения, как правило, должны быть раздельными.
Кольцевание водопроводных сетей внутреннего противопожарного водопровода должно производиться по вертикальным стоякам.
Для обеспечения сменности воды необходимо предусмотреть кольцевание противопожарных стояков с одним или несколькими водоразборными стояками с установленной запорной арматурой.
Внутренние водопроводные сети внутреннего противопожарного водопровода высотных зданий должны быть разделены на отдельные высотные зоны; водоснабжение отдельных высотных зон может осуществляться по двум схемам:
подача воды по параллельной схеме трубопроводов насосами, установленными внизу здания;
подача воды по последовательной схеме из зоны в зону насосами, размещенными на различных уровнях (этажах).
Допускается организация последовательного водоснабжения по 2-зонной схеме: насосы подают воду в верхний водонапорный бак, а из него вода поступает в нижний водонапорный бак.
В тех случаях, когда это представляется возможным, стояки с раздельной системой противопожарного водопровода целесообразно соединить через запорную арматуру (нормально закрытую) с другими системами водопроводов.
В последовательной схеме водоснабжения водонапорные баки всех зон, кроме верхней, должны служить не только регулирующим резервуаром своей зоны, но и источником питания выше расположенной зоны.
Для снижения давления до необходимого для нормальной работы внутреннего противопожарного водопровода сети на линии, соединяющей хозяйственно-питьевую и внутреннюю противопожарную сети данной зоны, должны быть установлены регуляторы давления (после себя).
Водонапорный бак в зонной системе может служить как для хозяйственно-питьевых, так и для внутренних противопожарных сетей.
Гидростатическое давление в системе раздельного внутреннего противопожарного водопровода и водопровода АУП на отметке наиболее низко расположенного пожарного крана или узла управления не должно превышать 0,9 МПа.
Диаметр сухотрубов для подачи воды на крышу здания должен быть не менее 65 мм.
Водопроводные трубы внутреннего противопожарного водопровода высотных зданий должны монтироваться в специальных несгораемых каналах, проходящих через все этажи здания и имеющих входную дверь и перекрытия на каждом этаже.
Поэтажные линии водопровода должны быть доступны для осмотра.
Водопроводные трубы, прокладываемые по вспомогательным помещениям, а также небольшие участки трубопроводов в зданиях допускается монтировать открытым способом.
Запорную арматуру устанавливают:
на каждом вводе к внутренней сети;
у основания и вверху закольцованных по вертикали стояках;
на кольцевой разводящей сети для обеспечения возможности отключения на ремонт отдельных ее участков (но не более полукольца).
Если расходомер (счетчик воды), устанавливаемый на вводе, не предусмотрен для регистрации расхода воды на противопожарные нужды (через внутренние пожарные краны), то он должен быть запараллелен электрозадвижкой, открывающейся автоматически одновременно с пуском пожарных насосов.
Для электроприемников систем пожарной защиты должна приниматься только I категория надежности электроснабжения; электроснабжение противопожарных устройств должно осуществляться от двух независимых источников с автоматическим переключением с основного на резервный; в качестве третьего резервного источника электроснабжения следует предусматривать дизельную электростанцию.
2. УСТРОЙСТВО ВНУТРЕННЕГО ПРОТИВОПОЖАРНОГО ВОДОПРОВОДА
Расчет давления внутреннего противопожарного водопровода должен осуществляться для пожарных кранов, расположенных на самом высоком и удаленном от насосной станции месте.
Если давление в наружной водопроводной сети более 0,6 МПа, то пожарные краны нижних этажей могут находиться под напором наружной водопроводной сети только в первые 10 мин пожара, а затем должны быть включены пожарные насосы.
Как правило, каждая точка защищаемого помещения должна орошаться не менее чем от 2-х пожарных кранов, разнесенных друг от друга.
Время работы пожарных кранов должно быть не менее 3 ч; при установке пожарных кранов на совмещенных с АУП водопроводах продолжительность работы должна соответствовать времени работы АУП.
Перед пожарным краном может быть установлен сигнализатор потока жидкости - в этом случае водонапорный бак не требуется.
3. НАСОСНЫЕ СТАНЦИИ
Каждый насос должен быть оборудован необходимым числом задвижек на всасывающей и напорной линиях, обратным клапаном на напорной линии, манометрами для измерения создаваемого насосом давления, мановакуумметром, показывающем разряжение во всасывающей линии при заборе воды из резервуара или водоема.
Напорные и всасывающие линии должны быть объединены трубопроводами, на которых должны быть смонтированы разделительные задвижки.
Расположение насосов, арматуры и трубопроводов должно обеспечивать надежность действия, удобство, простоту и безопасность обслуживания, а также возможность расширения помещения станции.
В схеме насосной станции должна быть предусмотрена возможность забора воды с разных участков городской сети, а также устройство всасывающего кольца, необходимость забора воды каждым насосом из каждого полукольца и подачу воды по двум напорным линиям, объединенным между собой.
Число задвижек должно быть таким, чтобы можно было переключать любые линии и насосы без нарушения подачи воды для пожаротушения.
Схема обвязки насосов должна быть выполнена таким образом, чтобы работа пожарных насосов не зависела от работы хозяйственно-питьевых насосов, задвижек и вибровставок, которые при аварии должны быть немедленно отключены.
Пожарные насосные станции и гидропневматические установки для внутреннего пожаротушения могут устанавливаться в подвальном, цокольном или на любом этаже здания.
Помещения, в которых установлены трансформаторы и электрораспределительные устройства насосных станций, должны иметь отдельные выходы наружу.
В помещениях насосных станций, оборудованных двигателями внутреннего сгорания, допускается размещать расходные емкости с жидким топливом в количестве: бензина до 250 л, дизельного топлива до 500 л. Емкости устанавливают в помещениях, отделенных от машинного зала несгораемыми ограждающими конструкциями с пределом огнестойкости не менее 2 ч и оборудованных установкой пожаротушения модульного типа.
Насосные станции должны быть оборудованы противопожарным водопроводом, а также углекислотными огнетушителями и иметь телефонную связь с пожарным постом и пожарным депо.
При включении пожарных насосов хозяйственно-питьевая сеть, водонапорные и гидропневматические баки должны отключаться от противопожарной сети обратными клапанами.
Питание насосных станций может производиться током высокого (6, 10 и 35 кВ) или низкого (220/380 В) напряжения. Если питание насосной станции осуществляется током высокого напряжения, а в насосной станции есть потребители электроэнергии низкого или высокого, но отличного от питающего напряжения, то должна быть предусмотрена трансформаторная подстанция, преобразующая напряжение питания в необходимое для потребителей электроэнергии.
При наличии на насосной станции потребителей электроэнергии высокого напряжения (кроме помещений для трансформаторов и распределительных устройств низкого напряжения) требуется помещение для распределительного устройства высокого напряжения, а иногда и дополнительное помещение для высоковольтных компенсирующих устройств (статических конденсаторов).
В насосных станциях могут применяться открытые или защищенные электродвигатели, которые должны быть заземлены, а также иметь защиту от токов перегрузки и повышения температуры.
4. ВОДОНАПОРНЫЕ И ГИДРОПНЕВМАТИЧЕСКИЕ БАКИ
Водонапорные и гидропневматические баки должны устанавливаться в вентилируемых и освещенных помещениях с температурой не менее 5 °С.
Вода в водонапорные и гидропневматические баки должна поступать от хозяйственно-питьевых насосов.
В водонапорном баке, предназначенном для хозяйственно-питьевого и внутреннего противопожарного водопровода, должна быть предусмотрена неприкосновенность противопожарного запаса воды. Подача воды из водонапорного бака на хозяйственно питьевые нужды должна осуществляться с уровня неприкосновенного противопожарного запаса воды по разводящему трубопроводу, на котором установлен обратный клапан. На пожарные нужды вода должна подаваться с нижнего уровня воды в баке.
Неприкосновенный запас воды в водонапорном, гидро- или гидропневматическом баках должен быть рассчитан на тушение в течение не менее 10 мин.
Водонапорные баки должны устанавливаться на высоте, обеспечивающей нормальную работу верхних пожарных кранов, подсоединенных к данному водонапорному баку.
Для обеспечения необходимого давления у пожарных кранов на нескольких этажах, расположенных непосредственно ниже водонапорного бака, вода к ним должна подаваться от баков вышерасположенной зоны.
Вода из водонапорных и гидропневмобаков в противопожарную сеть должна поступать через трубопроводы, на которых установлены обратные клапаны и задвижки и, по возможности, сигнализаторы потока жидкости.
Если водонапорные баки (чаще всего для верхней зоны) нельзя установить на самом высоком месте здания, то вместо них должны использоваться гидропневматические установки с переменным давлением (гидропневматические баки).
Гидропневматические установки с компрессорами и насосами могут размещаться в подвале или на любом этаже, в том числе на чердаке и техническом этаже. При устройстве пневматических установок на чердаке, на верхнем техническом этаже или на каком либо этаже здания давление воздуха должно быть меньше расчетного на величину геометрической высоты подъема воды, т.е. давление в водопроводной сети поддерживается за счет воздуха и геометрической высоты расположения бака. Если чердачное помещение небольшое, в нем помещают только водяной бак, а пневмобак допускается располагать на крыше, в подвале или на любом этаже, при этом компрессоры и насосы для заливки баков водой допускается устанавливать в подвале, на первом или любом этаже здания (кроме крыши).
Под каждым водонапорным и гидропневматическим баком должен быть размещен поддон на расстоянии не менее 0,5 м от дна, которое должно быть доступно для осмотра и ремонта; поддон бака должен быть соединен трубопроводом диаметром не менее 38 мм с переливной трубой.
Водонапорные и гидропневматические баки должны быть оборудованы спускной (грязевой) и переливной трубами с задвижкой.
Пользовательские характеристики | |
---|---|
Состояние | Новое |

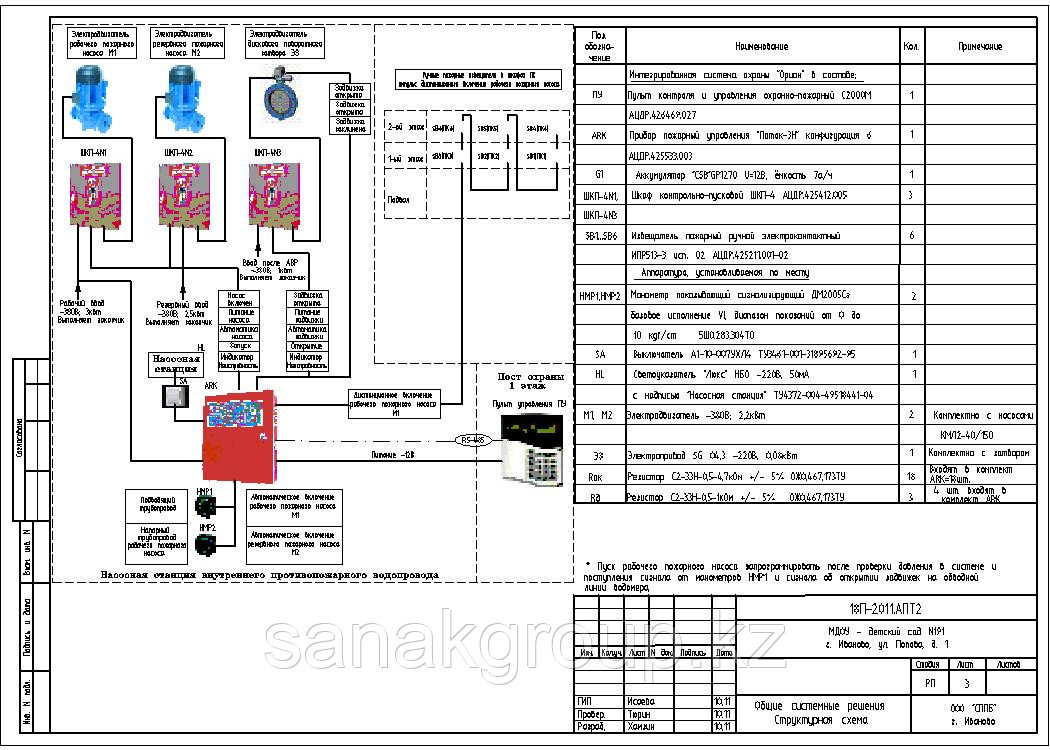

Тип | Схема внутреннего пожарного водопровода |
Обеспечение безопасности информации | Да |
Управление приложениями клиента | Да |
Поддержка сетевого оборудования | Да |
Поддержка рабочих станций клиента | Да |
- Цена: 40 000 ₸/услуга
